Terrestre ou aérienne, l’expertise de nos équipes est sans limite ! Nous avons récemment conçu pour notre client BONILAIT une passerelle suspendue (sensations fortes garanties). Découvrez les détails de cette solution alliant sécurité et ergonomie.
Contexte du projet
BONILAIT est un fabricant français d‘ingrédients laitiers et de compléments pour l’industrie de l’alimentation. Il s’agit également du leader mondial de production de poudres de lactosérum ré-engraissé. Cette poudre est créée sur le site de Chasseneuil-du-Poitou à l’intérieur d’une tour de séchage. Plusieurs nettoyages hebdomadaires sont à prévoir. Pour ce faire, il faut faire coulisser une passerelle suspendue à l’intérieur de la tour de séchage qui est le point de départ et le technicien de BONILAIT peut ensuite la nettoyer.
L’ancienne structure métallique présente sur site était lourde à manipuler et ne disposait plus des critères de sécurité suffisants. La problématique ici était donc de proposer une solution évolutive, répondant aux normes en vigueur tout en respectant l‘ergonomie et la sécurité. Ainsi, notre atelier de chaudronnerie put réaliser une structure en acier sur-mesure.
Caractéristiques de notre passerelle suspendue
Étude et conception
Dans un premier temps, nous avons cherché à améliorer la solution existante afin de la rendre cohérente grâce à notre bureau d’étude.
L’examen de la situation nous a dirigé vers une solution mixte qui, avec l’appui d’un organisme de contrôle, nous a permis de renforcer les chemins de roulement pour les rendre sécuritaires. Nous avons pu ensuite concevoir une passerelle réinventée.
La pré-étude a été présentée et validée par le client, l’étude par l’organisme de contrôle. La passerelle a donc été réalisée en aluminium pour des raisons de poids et d’ergonomie de manipulation.
La pré-réception atelier a permis de gagner du temps pour la phase finale du projet. Le montage s’étant déroulé avec des contraintes de production sur un arrêt de fabrication programmé et limité dans le temps.
Nous avons ainsi pu délivrer au client une passerelle en aluminium de 8m de long. La composition de cette solution lui permet d’être assez légère pour être suspendue mais en même temps assez robuste pour garantir sa stabilité. La capacité de charge de la structure est de 250 Kg. Elle peut ainsi facilement supporter une voire deux personnes avec du matériel de nettoyage.
Équipements complémentaires

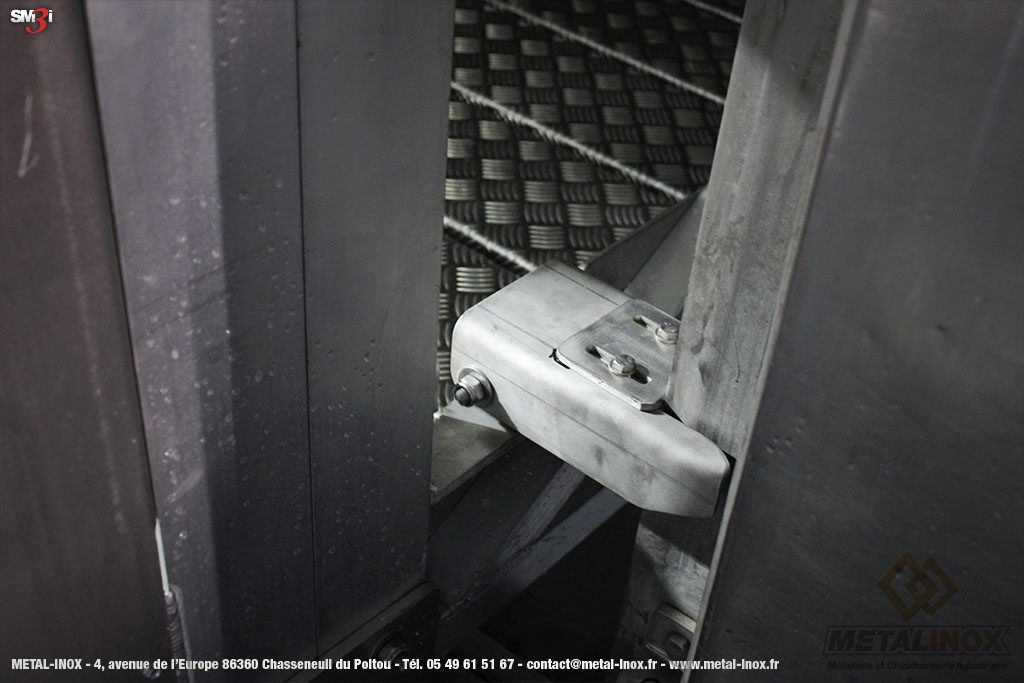

Nous avons ajouté quelques équipements complémentaires afin de respecter toutes les conditions de sécurité demandées par le client. Nos équipes ont par exemple ajouté une butée afin de bloquer le coulissement de la passerelle. Effectivement, cette passerelle transite entre l’intérieur et l’extérieur de la tour de séchage. Cette butée permet d’éviter toute intrusion de la solution lors de la production de poudre de lait. Inversement, elle sert également à maintenir la passerelle à l’intérieur de la tour de séchage lors de nettoyages et d’opérations de maintenance préventive.
De plus, pour garantir la sécurité des personnes, nous avons placé des gardes-corps ainsi que deux portillons à fermeture automatique. On trouve ces deux portillons à l’une des deux extrémités de la passerelle. En plus de cette fermeture automatique, le portillon ne peut s’ouvrir que vers l’intérieur. Les personnes peuvent donc s’appuyer sur la rambarde sans risque d’ouverture
Pour allez plus moi sur les passerelles suspendues
La conception et la réalisation de passerelles suspendues en ouvrages métalliques soulèvent des problématiques industrielles spécifiques, cruciales pour la réussite de tels projets. Ces structures métalliques, principalement composées d’acier, exigent une expertise pointue en métallurgie pour garantir à la fois la résistance et la flexibilité nécessaires pour supporter des charges dynamiques importantes, comme les variations de température, les vents forts ou les mouvements de foule.
L’élaboration de ces passerelles nécessite également un processus de fabrication très précis. Cela inclut le découpage, l’assemblage et la soudure de l’acier, réalisés souvent avec des technologies avancées telles que la découpe laser ou la soudure automatisée, pour assurer une construction à la fois solide et précise. Chaque joint, boulon, et câble doit répondre à des normes de qualité très strictes pour éviter tout risque de défaillance structurelle.
En outre, la protection contre la corrosion est un autre défi majeur pour les ouvrages métalliques, surtout dans des environnements exposés à l’humidité ou à des conditions salines. Le traitement des métaux par galvanisation ou l’application de peintures et revêtements protecteurs spéciaux est essentiel pour prolonger la durée de vie de la passerelle et réduire les coûts de maintenance à long terme.
Ces efforts en ingénierie et en traitement des matériaux doivent être intégrés dans une approche globale de développement durable,
qui inclut l’optimisation des ressources et la réduction de l’empreinte environnementale. Par exemple, l’utilisation d’acier recyclé peut jouer un rôle crucial dans la diminution de l’impact écologique des passerelles suspendues. De même, les innovations dans les revêtements écologiques et les technologies de réduction de la consommation d’énergie lors de la fabrication de l’acier contribuent à rendre ces projets plus verts.
La logistique de ces projets est également complexe, impliquant le transport de grandes quantités de métal lourd et encombrant jusqu’aux sites de construction souvent reculés ou difficiles d’accès. La planification logistique doit donc être particulièrement soignée pour minimiser les coûts et l’impact sur l’environnement local, tout en respectant les calendriers de construction.
Enfin, la dimension de la maintenance ne peut être sous-estimée. Les passerelles en ouvrages métalliques nécessitent un suivi régulier pour détecter toute fatigue ou corrosion du métal, assurant ainsi la sécurité continue de la structure. L’intégration de systèmes de surveillance à distance, comme les capteurs de stress ou de corrosion, peut fournir des données vitales pour anticiper les besoins de maintenance avant que des problèmes sérieux ne surviennent.
Dans cet esprit, l’industrie des ouvrages métalliques pour les passerelles suspendues continue d’évoluer, intégrant des avancées technologiques et des pratiques de développement durable pour répondre aux défis de demain.
